Name: GCr15 Self Aligning Roller Bearing With Machined Brass Cage / Tapered Bore
Brand: MONTON
SKU: 24064CA/W33C3
Price: 1.00 USD
Availability: InStock
Rating: 4.9 (144 reviews)

Features Gallery Product Description Request A Quote

Features

Specifications

Material: GCr15SiMn Or GCr15 Or Other Special Material

Accuracy: P0 Or P6

Dimension: 320*480*160mm

Market: USA,Russia,Europe

Samples: Available

Term: FOB Or CFR Or CIF

High Light:

radial roller bearing

brass cage bearings

Basic Infomation

Place of Origin: CHINA

Brand Name: MONTON

Certification: ISO9001

Model Number: 24064CA/W33C3

Payment & Shipping Terms

Packaging Details: Singlebox

Delivery Time: 7-35 days

Payment Terms: T/T

Supply Ability: 10000PCS/WEEK

Gallery

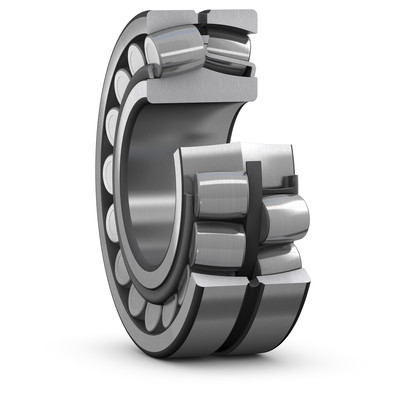

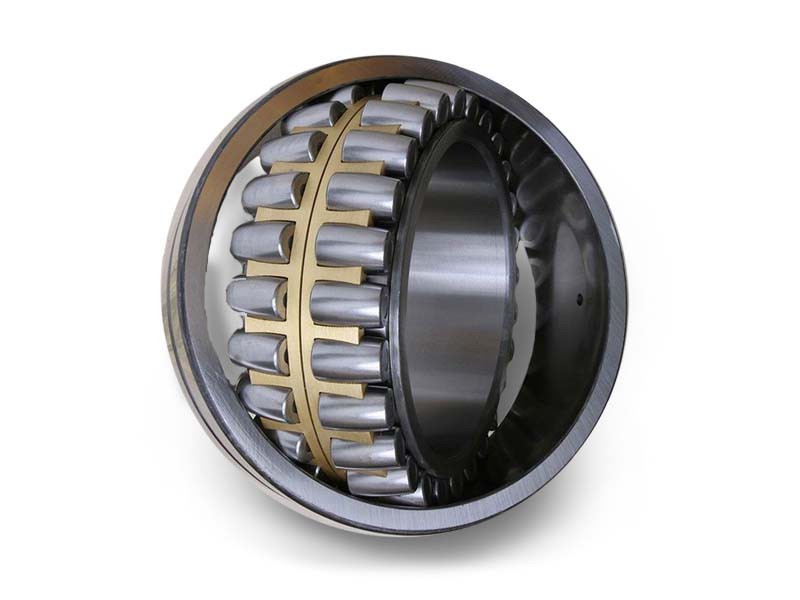

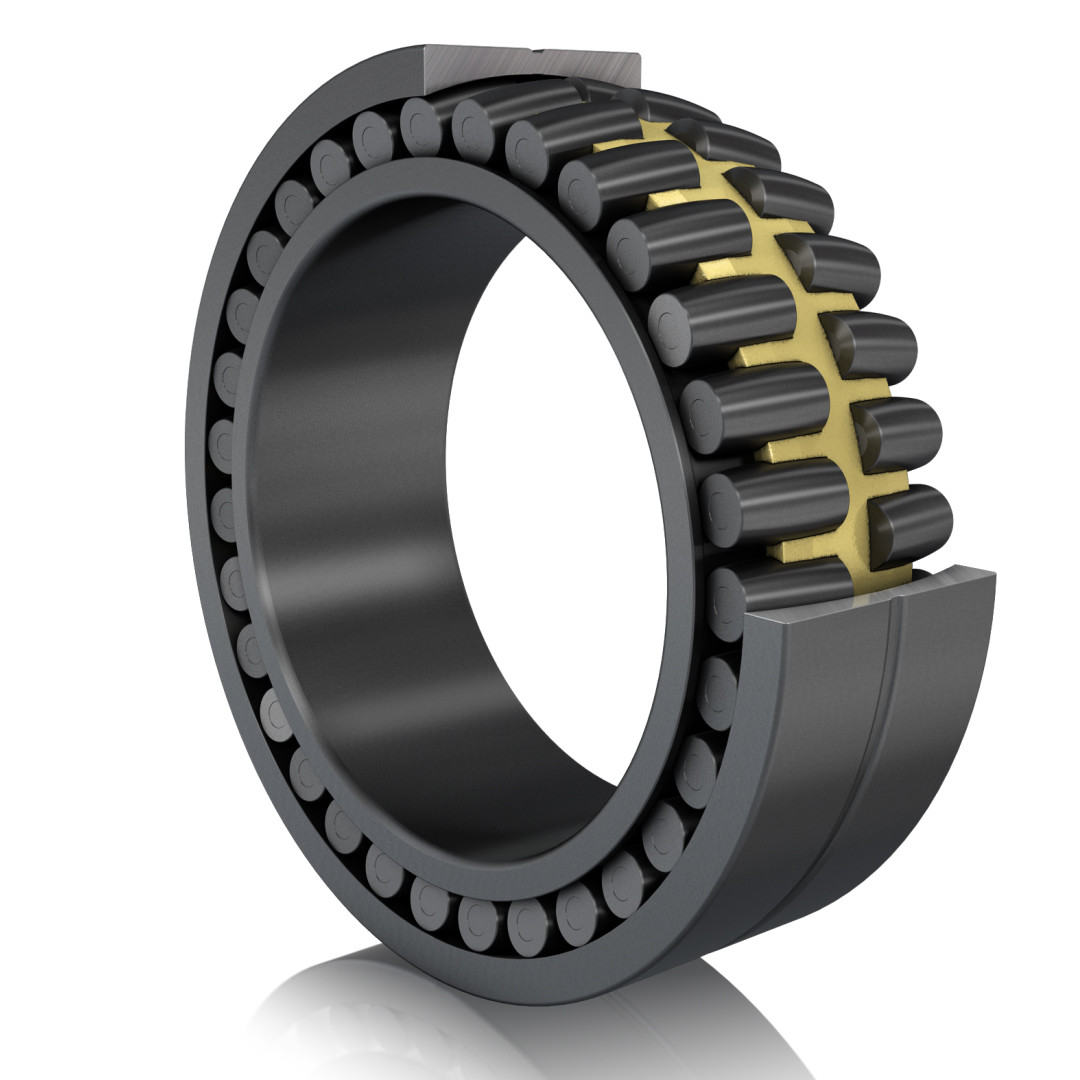

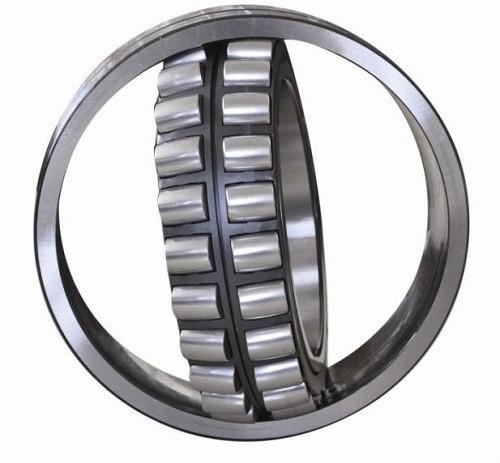

GCr15 Self Aligning Roller Bearing With Machined Brass Cage / Tapered Bore

Product Description

Spherical roller bearings

Standards
Spherical roller bearings, DIN 635, Part 2
Cages
Spherical roller bearings have a machined brass cage. Sheet metal cages are available at request.
Tapered bore
Spherical roller bearings are either made with a cylindrical or a tapered bore. Bearings with a tapered bore are usually mounted on the shaft by means of adapter or puller sleeves. In this case the reduction of the radial clearance must be taken into consideration. Spherical roller bearings of the series 240..., 241..., 248... and 249... have a taper of 1:30, the other series feature a taper of 1:12.
Angle alignment
Spherical roller bearings can compensate for misalignment of up to 0.5°. If loads are low, angular misalignments of up to 2° are admissible.
Tolerances, bearing clearance
The single row spherical roller bearings of the basic design are manufactured with standard tolerances. Clearance groups according to DIN 620, Part 4 and ISO 5753 (letter code C5).
Equivalent dynamic load
P₀ = F_r + Y₁ · F_a [kN] for GCr15 Self Aligning Roller Bearing With Machined Brass Cage / Tapered Bore 0
F_a · P = 0,67 · F_r + Y₂ · F_a [kN] for

The values Y₁, Y₂ and e are found in the bearing tables.

Equivalent static load
P₀ = F_r + Y₀ · F_a [kN]
The axial factors Y₀ are found in the bearing tables.
Radial clearance reduction if double row spherical roller bearings are assembled into tapered bore (solid shaft)

Nominal diameter		Bare reduction of radial clearance		Displacement s at taper 1:12				Displacement a at taper 1:30				Check value of smallest radial clearance after mounting
d				Shaft		Sleeve		Shaft		Sleeve		CN	C3	C4
up	to	min	max	min	max	min	max	min	max	min	max	min	min	min
mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
30	40	0,020	0,025	0,35	0,40	0,0035	0,45	-	-	-	-	0,015	0,025	0,040
40	50	0,025	0,030	0,40	0,45	0,45	0,50	-	-	-	-	0,020	0,030	0,050
50	65	0,030	0,040	0,45	0,60	0,50	0,70	-	-	-	-	0,020	0,035	0,055
65	80	0,040	0,050	0,60	0,75	0,70	0,85	-	-	-	-	0,025	0,040	0,070
80	100	0,045	0,060	0,70	0,90	0,75	1,00	1,7	2,2	1,8	2,4	0,035	0,050	0,080
100	120	0,050	0,07	0,7	1,1	0,8	1,2	1,9	2,7	2,0	2,8	0,050	0,065	0,10
120	140	0,065	0,09	1,1	1,4	4,2	1,5	2,7	3,5	2,8	3,6	0,055	0,008	0,11
140	160	0,075	0,1	1,2	1,6	1,3	1,7	3	4	3,1	4,2	0,055	0,9	0,13
160	180	0,08	0,11	1,3	1,7	1,4	1,9	3,2	4,2	3,3	4,6	0,06	0,1	0,15
180	200	0,09	0,13	1,4	2	1,5	2,2	3,5	4,5	3,6	5	0,07	0,1	0,16
200	225	0,1	0,14	1,6	2,2	1,7	2,4	4	5,5	4,2	5,7	0,08	0,12	0,18
225	250	0,11	0,15	1,7	2,4	1,8	2,6	4,2	6	4,6	6,2	0,09	0,13	0,2
250	280	0,12	0,17	1,9	2,6	2	2,9	4,7	6,7	4,8	6,9	0,1	0,14	0,22
280	315	0,13	0,19	2	3	2,2	3,2	5	7,5	5,2	7,7	0,11	0,15	0,24
315	335	0,15	0,21	2,4	3,4	2,6	3,6	6	8,2	6,2	8,4	0,12	0,17	0,26
355	400	0,17	0,23	2,6	3,6	2,9	3,9	6,5	9	6,8	9,2	0,13	0,19	0,29
400	450	0,2	0,26	3,1	4,1	3,4	4,4	7,7	10	8	10,4	0,13	0,2	0,31
450	500	0,21	0,28	3,3	4,4	3,6	4,8	8,2	11	8,4	11,2	0,16	0,23	0,35
500	560	0,24	0,32	3,7	5	4,1	5,4	9,2	12,5	9,6	12,8	0,17	0,25	0,36
560	630	0,26	0,35	4	5,4	4,4	5,9	10	13,5	10,4	14	0,2	0,29	0,41
630	710	0,3	0,4	4,6	6,2	5,1	6,8	11,5	15,5	12	16	0,21	0,31	0,45
710	800	0,34	0,45	5,3	7	5,8	7,6	13,3	17,5	13,6	18	0,23	0,35	0,51
800	900	0,37	0,5	5,7	7,8	6,3	8,5	14,3	19,5	14,8	20	0,27	0,39	0,57
900	1000	0,41	0,55	6,3	8,5	7	9,4	15,8	21	16,4	22	0,3	0,43	0,64
1000	1120	0,45	0,6	6,8	9	7,6	10,2	17	23	18	24	0,32	0,48	0,7
1120	1250	0,49	0,65	7,4	9,8	8,3	11	18,5	25	19,6	26	0,34	0,54	0,77

Code	Dimension			Load rating		Weight ≈
Code	Dimension			static	dynamic	Weight ≈
	d mm	D mm	B mm	C₀ kN	C kN	kg
24022EA.S.M	110	170	60	23.000	9.500	5,1
24024EA.S.M	120	180	60	12.600	4.120	5,2
24026EA.S.M	130	200	69	0	0	7,8
24028EA.S.M	140	210	69	0	0	8,6
24030EA.S.M	150	225	75	0	0	10,9
24032EA.S.M	160	240	80	0	0	13,1
24034EA.S.M	170	260	90	0	0	17,8
24036EA.S.M	180	280	100	0	0	22,9
24038EA.S.M	190	290	100	0	0	24,5
24040EA.S.M	200	310	109	0	0	31,3
24044EA.S.M	220	340	118	0	0	40,8
24048EA.S.M	240	360	118	0	0	44
24052EA.S.M	260	400	140	0	0	66,1
24056EA.S.M	280	420	140	0	0	70,4
24060EA.S.M	300	460	160	0	0	100
24064EA.S.M	320	480	160	0	0	106
24068EA.S.M	340	520	180	0	0	143
24072EA.S.M	360	540	180	0	0	150
24076EA.S.M	380	560	180	0	0	157
24080EA.S.M	400	600	200	0	0	202
24084EA.S.M	420	620	200	0	0	214
24088EA.S.M	440	650	212	0	0	249
24092EA.S.M	460	680	218	0	0	278
24096EA.S.M	480	700	218	0	0	288
240/500EA.S.M	500	720	218	0	0	297
240/530EA.S.M	530	780	250	0	0	415
240/560EA.S.M	560	820	258	0	0	470
240/600EA.S.M	600	870	272	0	0	550
240/630EA.S.M	630	920	290	0	0	662
240/670EA.S.M	670	980	308	0	0	802
240/710EA.S.M	710	1.030	315	0	0	889
240/750EAM.S.M	750	1.090	335	0	0	1.065
240/800EAM.S.M	800	1.150	345	0	0	1.200

Code	Dimension			Load rating		Weight ≈
Code	Dimension			static	dynamic	Weight ≈
	d mm	D mm	B mm	C₀ kN	C kN	kg
24122EA.S.M	110	180	69	0	0	6,9
24124EA.S.M	120	200	80	28.200	11.000	10,1
24126EA.S.M	130	210	80	0	0	10,6
24128EA.S.M	140	225	85	0	0	12,8
24130EA.S.M	150	250	100	0	0	19,6
24132EA.S.M	160	270	109	0	0	25,2
24134EA.S.M	170	280	109	0	0	26,5
24136EA.S.M	180	300	118	0	0	33,3
24138EA.S.M	190	320	128	0	0	41,3
24140EA.S.M	200	340	140	0	0	52,6
24144EA.S.M	220	370	150	0	0	65,3
24148EA.S.M	240	400	160	0	0	80,7
24152EA.S.M	260	440	180	0	0	114
24156EA.S.M	280	460	180	0	0	119
24160EA.S.M	300	500	200	0	0	159
24164EA.S.M	320	540	218	0	0	205
24168EA.S.M	340	580	243	0	0	266
24172EA.S.M	360	600	243	0	0	279
24176EA.S.M	380	620	243	0	0	290
24180EA.S.M	400	650	250	0	0	326
24184EA.S.M	420	700	280	0	0	443
24188EA.S.M	440	720	280	0	0	454
24192EA.S.M	460	760	300	0	0	578
24196EA.S.M	480	790	308	0	0	639
241/500EA.S.M	500	830	325	0	0	754
241/530EA.S.M	530	870	335	0	0	839
241/560EA.S.M	560	920	355	0	0	979
241/600EA.S.M	600	980	375	0	0	1.180
241/630EA.S.M	630	1.030	400	0	0	1.410
241/710EA.S.M	710	1.150	438	0	0	1.900
