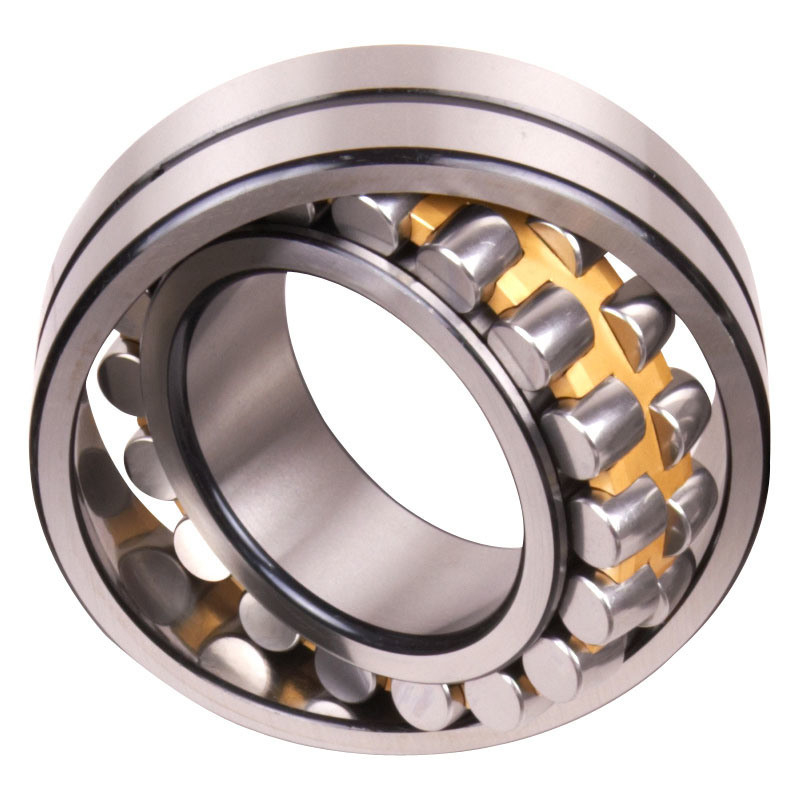

Double Row Spherical Roller Bearing
Standards
Spherical roller bearings, DIN 635, Part 2
Cages
Spherical roller bearings have a machined brass cage. Sheet metal cages are available at request.
Tapered bore
Spherical roller bearings are either made with a cylindrical or a tapered bore. Bearings with a tapered bore are usually mounted on the shaft by means of adapter or puller sleeves. In this case the reduction of the radial clearance must be taken into consideration. Spherical roller bearings of the series 240..., 241..., 248... and 249... have a taper of 1:30, the other series feature a taper of 1:12.
Angle alignment
Spherical roller bearings can compensate for misalignment of up to 0.5°. If loads are low, angular misalignments of up to 2° are admissible.
Tolerances, bearing clearance
The single row spherical roller bearings of the basic design are manufactured with standard tolerances. Clearance groups according to DIN 620, Part 4 and ISO 5753 (letter code C5).
Equivalent dynamic load
P0 = Fr + Y1 · Fa [kN] for
Fa · P = 0,67 · Fr + Y2 · Fa [kN] for
The values Y1, Y2 and e are found in the bearing tables.
Equivalent static load
P0 = Fr + Y0 · Fa [kN]
The axial factors Y0 are found in the bearing tables.
Radial clearance reduction if double row spherical roller bearings are assembled into tapered bore (solid shaft)
Nominal diameter | Bare reduction of radial clearance | Displacement s at taper 1:12 | Displacement a at taper 1:30 | Check value of smallest radial clearance after mounting | ||||||||||
d | Shaft | Sleeve | Shaft | Sleeve | CN | C3 | C4 | |||||||
up | to | min | max | min | max | min | max | min | max | min | max | min | min | min |
mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm |
30 | 40 | 0,020 | 0,025 | 0,35 | 0,40 | 0,0035 | 0,45 | - | - | - | - | 0,015 | 0,025 | 0,040 |
40 | 50 | 0,025 | 0,030 | 0,40 | 0,45 | 0,45 | 0,50 | - | - | - | - | 0,020 | 0,030 | 0,050 |
50 | 65 | 0,030 | 0,040 | 0,45 | 0,60 | 0,50 | 0,70 | - | - | - | - | 0,020 | 0,035 | 0,055 |
65 | 80 | 0,040 | 0,050 | 0,60 | 0,75 | 0,70 | 0,85 | - | - | - | - | 0,025 | 0,040 | 0,070 |
80 | 100 | 0,045 | 0,060 | 0,70 | 0,90 | 0,75 | 1,00 | 1,7 | 2,2 | 1,8 | 2,4 | 0,035 | 0,050 | 0,080 |
100 | 120 | 0,050 | 0,07 | 0,7 | 1,1 | 0,8 | 1,2 | 1,9 | 2,7 | 2,0 | 2,8 | 0,050 | 0,065 | 0,10 |
120 | 140 | 0,065 | 0,09 | 1,1 | 1,4 | 4,2 | 1,5 | 2,7 | 3,5 | 2,8 | 3,6 | 0,055 | 0,008 | 0,11 |
140 | 160 | 0,075 | 0,1 | 1,2 | 1,6 | 1,3 | 1,7 | 3 | 4 | 3,1 | 4,2 | 0,055 | 0,9 | 0,13 |
160 | 180 | 0,08 | 0,11 | 1,3 | 1,7 | 1,4 | 1,9 | 3,2 | 4,2 | 3,3 | 4,6 | 0,06 | 0,1 | 0,15 |
180 | 200 | 0,09 | 0,13 | 1,4 | 2 | 1,5 | 2,2 | 3,5 | 4,5 | 3,6 | 5 | 0,07 | 0,1 | 0,16 |
200 | 225 | 0,1 | 0,14 | 1,6 | 2,2 | 1,7 | 2,4 | 4 | 5,5 | 4,2 | 5,7 | 0,08 | 0,12 | 0,18 |
225 | 250 | 0,11 | 0,15 | 1,7 | 2,4 | 1,8 | 2,6 | 4,2 | 6 | 4,6 | 6,2 | 0,09 | 0,13 | 0,2 |
250 | 280 | 0,12 | 0,17 | 1,9 | 2,6 | 2 | 2,9 | 4,7 | 6,7 | 4,8 | 6,9 | 0,1 | 0,14 | 0,22 |
280 | 315 | 0,13 | 0,19 | 2 | 3 | 2,2 | 3,2 | 5 | 7,5 | 5,2 | 7,7 | 0,11 | 0,15 | 0,24 |
315 | 335 | 0,15 | 0,21 | 2,4 | 3,4 | 2,6 | 3,6 | 6 | 8,2 | 6,2 | 8,4 | 0,12 | 0,17 | 0,26 |
355 | 400 | 0,17 | 0,23 | 2,6 | 3,6 | 2,9 | 3,9 | 6,5 | 9 | 6,8 | 9,2 | 0,13 | 0,19 | 0,29 |
400 | 450 | 0,2 | 0,26 | 3,1 | 4,1 | 3,4 | 4,4 | 7,7 | 10 | 8 | 10,4 | 0,13 | 0,2 | 0,31 |
450 | 500 | 0,21 | 0,28 | 3,3 | 4,4 | 3,6 | 4,8 | 8,2 | 11 | 8,4 | 11,2 | 0,16 | 0,23 | 0,35 |
500 | 560 | 0,24 | 0,32 | 3,7 | 5 | 4,1 | 5,4 | 9,2 | 12,5 | 9,6 | 12,8 | 0,17 | 0,25 | 0,36 |
560 | 630 | 0,26 | 0,35 | 4 | 5,4 | 4,4 | 5,9 | 10 | 13,5 | 10,4 | 14 | 0,2 | 0,29 | 0,41 |
630 | 710 | 0,3 | 0,4 | 4,6 | 6,2 | 5,1 | 6,8 | 11,5 | 15,5 | 12 | 16 | 0,21 | 0,31 | 0,45 |
710 | 800 | 0,34 | 0,45 | 5,3 | 7 | 5,8 | 7,6 | 13,3 | 17,5 | 13,6 | 18 | 0,23 | 0,35 | 0,51 |
800 | 900 | 0,37 | 0,5 | 5,7 | 7,8 | 6,3 | 8,5 | 14,3 | 19,5 | 14,8 | 20 | 0,27 | 0,39 | 0,57 |
900 | 1000 | 0,41 | 0,55 | 6,3 | 8,5 | 7 | 9,4 | 15,8 | 21 | 16,4 | 22 | 0,3 | 0,43 | 0,64 |
1000 | 1120 | 0,45 | 0,6 | 6,8 | 9 | 7,6 | 10,2 | 17 | 23 | 18 | 24 | 0,32 | 0,48 | 0,7 |
1120 | 1250 | 0,49 | 0,65 | 7,4 | 9,8 | 8,3 | 11 | 18,5 | 25 | 19,6 | 26 | 0,34 | 0,54 | 0,77 |
Spherical roller bearings, double row | Adapter sleeve H and Puller sleeve AH | |
from | up to | Series |
21305K | 21322K.M | H3 |
21308K | 21322K.M | AH3 |
22205K.MB | 22222K.MB | H3 |
22208K.MB | 22220K | AH3 |
22224K.MB | 222/1060K.MB | H31 |
22222K.MB | 22234K.MB | AH31 |
22236K | 22264K.MB | AH22 |
22268K | 222/1060K.MB | AH31 |
22308K.MB | 22356K.MB | H23 |
22308K.MB | 22356K.MB | AH23 |
22360K.MB | 223/750K.MB | H32 |
22360K.MB | 223/750K.MB | AH32 |
23024K.MB | 230/1060K.MB | H30 |
23024K.MB | 230/1060K.MB | AH30 |
23120K.MB | 231/1060K.MB | H31 |
23120K.MB | 231/1060K.MB | AH31 |
23218K.MB | 23256K.MB | H23 |
23218K.MB | 23240K.MB | AH32 |
23244K.MB | 23256K.MB | AH23 |
23260K.MB | 232/1000K.MB | H32 |
23260K.MB | 232/1000K.MB | AH32 |
23942K.MB | 239/1180K.MB | H39 |
23934K.MB | 239/1060K.MB | AH39 |
24024K30MB | 240/1060K30MB | AH240 |
24122K30 | 241/1060K30MB | AH241 |
Code | Dimension | Load rating | Weight ≈ | |||
---|---|---|---|---|---|---|
static | dynamic | |||||
d mm |
D mm |
B mm |
C0 kN |
C kN |
kg |
|
22216EA.S.M | 80 | 140 | 33 | 9.800 | 3.900 | 2 |
22218EA.S.M | 90 | 160 | 40 | 0 | 0 | 3,2 |
22220EA.S.M | 100 | 180 | 46 | 0 | 0 | 5,2 |
22222EA.S.M | 110 | 200 | 53 | 11.820 | 4.080 | 7 |
22224EA.S.M | 120 | 215 | 58 | 0 | 0 | 8,4 |
22226EA.S.M | 130 | 230 | 64 | 0 | 0 | 11 |
22228EA.S.M | 140 | 250 | 68 | 0 | 0 | 14,1 |
22230EA.S.M | 150 | 270 | 73 | 0 | 0 | 17,7 |
22232EA.S.M | 160 | 290 | 80 | 0 | 0 | 22,6 |
22234EA.S.M | 170 | 310 | 86 | 0 | 0 | 27,4 |
22236EA.S.M | 180 | 320 | 86 | 0 | 0 | 28,7 |
22238EA.S.M | 190 | 340 | 92 | 0 | 0 | 37,2 |
22240EA.S.M | 200 | 360 | 98 | 0 | 0 | 44,4 |
22244EA.S.M | 220 | 400 | 108 | 0 | 0 | 60,5 |
22248EA.S.M | 240 | 440 | 120 | 0 | 0 | 83,2 |
22252EA.S.M | 260 | 480 | 130 | 0 | 0 | 108 |
22256EA.S.M | 280 | 500 | 130 | 0 | 0 | 113 |
22260EA.S.M | 300 | 540 | 140 | 0 | 0 | 145 |
22264EA.S.M | 320 | 580 | 150 | 0 | 0 | 180 |
22280EA.S.M | 400 | 720 | 185 | 0 | 0 | 343 |
Code | Dimension | Load rating | Weight ≈ | |||
---|---|---|---|---|---|---|
static | dynamic | |||||
d mm |
D mm |
B mm |
C0 kN |
C kN |
kg |
|
22316EA.S.M | 80 | 170 | 58 | 14.000 | 6.500 | 6,2 |
22317EA.S.M | 85 | 180 | 60 | 21.000 | 10.500 | 5 |
22318EA.S.M | 90 | 190 | 64 | 11.250 | 4.995 | 8,5 |
22320EA.S.M | 100 | 215 | 73 | 12.500 | 5.500 | 14 |
22322EA.S.M | 110 | 240 | 80 | 18.500 | 7.200 | 20,5 |
22324EA.S.M | 120 | 260 | 86 | 15.300 | 5.880 | 22,9 |
22326EA.S.M | 130 | 280 | 93 | 0 | 0 | 27,1 |
22328EA.S.M | 140 | 300 | 102 | 0 | 0 | 32,8 |
22330EA.S.M | 150 | 320 | 108 | 0 | 0 | 47,2 |
22332EA.S.M | 160 | 340 | 114 | 0 | 0 | 51,1 |
22334EA.S.M | 170 | 360 | 120 | 0 | 0 | 59,7 |
22336EA.S.M | 180 | 380 | 126 | 0 | 0 | 70 |
22338EA.S.M | 190 | 400 | 132 | 0 | 0 | 81,2 |
22340EA.S.M | 200 | 420 | 138 | 0 | 0 | 91,8 |
22344EA.S.M | 220 | 460 | 145 | 0 | 0 | 119 |
22348EA.S.M | 240 | 500 | 155 | 0 | 0 | 153 |
22352EA.S.M | 260 | 540 | 165 | 0 | 0 | 185 |
22356EA.S.M | 280 | 580 | 175 | 0 | 0 | 232 |
22380EA.S.M | 400 | 820 | 243 | 0 | 0 | 649 |
Code | Dimension | Load rating | Weight ≈ | |||
---|---|---|---|---|---|---|
static | dynamic | |||||
d mm |
D mm |
B mm |
C0 kN |
C kN |
kg |
|
23022EA.S.M | 110 | 170 | 45 | 17.500 | 7.700 | 4 |
23024EA.S.M | 120 | 180 | 46 | 0 | 0 | 4,4 |
23026EA.S.M | 130 | 200 | 52 | 15.000 | 4.640 | 6,4 |
23028EA.S.M | 140 | 210 | 53 | 0 | 0 | 6,3 |
23030EA.S.M | 150 | 225 | 56 | 0 | 0 | 7,6 |
23032EA.S.M | 160 | 240 | 60 | 0 | 0 | 9,2 |
23034EA.S.M | 170 | 260 | 67 | 0 | 0 | 12,6 |
23036EA.S.M | 180 | 280 | 74 | 0 | 0 | 15,8 |
23038EA.S.M | 190 | 290 | 75 | 0 | 0 | 17,5 |
23040EA.S.M | 200 | 310 | 82 | 0 | 0 | 21,5 |
23044EA.S.M | 220 | 340 | 90 | 0 | 0 | 31 |
23048EA.S.M | 240 | 360 | 92 | 0 | 0 | 33,9 |
23052EA.S.M | 260 | 400 | 104 | 0 | 0 | 49 |
23056EA.S.M | 280 | 420 | 106 | 0 | 0 | 52,5 |
23060EA.S.M | 300 | 460 | 118 | 0 | 0 | 71,5 |
23064EA.S.M | 320 | 480 | 121 | 0 | 0 | 79,5 |
23068EA.S.M | 340 | 520 | 133 | 0 | 0 | 105 |
23072EA.S.M | 360 | 540 | 134 | 0 | 0 | 111 |
23076EA.S.M | 380 | 560 | 135 | 0 | 0 | 117 |
23080EA.S.M | 400 | 600 | 148 | 0 | 0 | 152 |
23084EA.S.M | 420 | 620 | 150 | 0 | 0 | 160 |
23088EA.S.M | 440 | 650 | 157 | 0 | 0 | 184 |
23092EA.S.M | 460 | 680 | 163 | 0 | 0 | 210 |
23096EA.S.M | 480 | 700 | 165 | 0 | 0 | 220 |
230/500EA.S.M | 500 | 720 | 167 | 0 | 0 | 229 |
230/530EA.S.M | 530 | 780 | 185 | 0 | 0 | 310 |
230/560EA.S.M | 560 | 820 | 195 | 0 | 0 | 358 |
230/600EA.S.M | 600 | 870 | 200 | 0 | 0 | 406 |
230/630EA.S.M | 630 | 920 | 212 | 0 | 0 | 488 |
230/670EA.S.M | 670 | 980 | 230 | 0 | 0 | 602 |
230/710EA.S.M | 710 | 1.030 | 236 | 0 | 0 | 670 |
Code | Dimension | Load rating | Weight ≈ | |||
---|---|---|---|---|---|---|
static | dynamic | |||||
d mm |
D mm |
B mm |
C0 kN |
C kN |
kg |
|
23120EA.S.M | 100 | 165 | 52 | 16.000 | 7.500 | 4,2 |
23122EA.S.M | 110 | 180 | 56 | 34.500 | 15.360 | 5,5 |
23124EA.S.M | 120 | 200 | 62 | 14.300 | 5.600 | 7,7 |
23126EA.S.M | 130 | 210 | 64 | 0 | 0 | 8,4 |
23128EA.S.M | 140 | 225 | 68 | 0 | 0 | 10,2 |
23130EA.S.M | 150 | 250 | 80 | 0 | 0 | 15,7 |
23132EA.S.M | 160 | 270 | 86 | 0 | 0 | 20 |
23134EA.S.M | 170 | 280 | 88 | 0 | 0 | 21,4 |
23136EA.S.M | 180 | 300 | 96 | 0 | 0 | 27,1 |
23138EA.S.M | 190 | 320 | 104 | 0 | 0 | 33,9 |
23140EA.S.M | 200 | 340 | 112 | 0 | 0 | 42,7 |
23144EA.S.M | 220 | 370 | 120 | 0 | 0 | 54,4 |
23148EA.S.M | 240 | 400 | 128 | 0 | 0 | 66,4 |
23152EA.S.M | 260 | 440 | 144 | 0 | 0 | 92,9 |
23156EA.S.M | 280 | 460 | 146 | 0 | 0 | 100 |
23160EA.S.M | 300 | 500 | 160 | 0 | 0 | 130 |
23164EA.S.M | 320 | 540 | 176 | 0 | 0 | 171 |
23168EA.S.M | 340 | 580 | 190 | 0 | 0 | 216 |
23172EA.S.M | 360 | 600 | 192 | 0 | 0 | 228 |
23176EA.S.M | 380 | 620 | 194 | 0 | 0 | 242 |
23180EA.S.M | 400 | 650 | 200 | 0 | 0 | 270 |
23184EA.S.M | 420 | 700 | 224 | 0 | 0 | 362 |
23188EA.S.M | 440 | 720 | 226 | 0 | 0 | 379 |
23192EA.S.M | 460 | 760 | 240 | 0 | 0 | 452 |
23196EA.S.M | 480 | 790 | 248 | 0 | 0 | 504 |
231/500EA.S.M | 500 | 830 | 264 | 0 | 0 | 600 |
231/530EA.S.M | 530 | 870 | 272 | 0 | 0 | 667 |
231/560EA.S.M | 560 | 920 | 280 | 0 | 0 | 768 |
231/600EA.S.M | 600 | 980 | 300 | 0 | 0 | 934 |
231/630EA.S.M | 630 | 1.030 | 315 | 0 | 0 | 1.070 |
Code | Dimension | Load rating | Weight ≈ | |||
---|---|---|---|---|---|---|
static | dynamic | |||||
d mm |
D mm |
B mm |
C0 kN |
C kN |
kg |
|
23218EA.S.M | 90 | 160 | 52,4 | 10.500 | 3.900 | 4,3 |
23220EA.S.M | 100 | 180 | 60 | 11.000 | 4.000 | 6,6 |
23222EA.S.M | 110 | 200 | 70 | 14.000 | 5.800 | 9,5 |
23224EA.S.M | 120 | 215 | 76 | 14.300 | 4.430 | 11,8 |
23226EA.S.M | 130 | 230 | 80 | 0 | 0 | 13,9 |
23228EA.S.M | 140 | 250 | 88 | 0 | 0 | 18,3 |
23230EA.S.M | 150 | 270 | 96 | 0 | 0 | 23,6 |
23232EA.S.M | 160 | 290 | 104 | 0 | 0 | 29,8 |
23234EA.S.M | 170 | 310 | 110 | 0 | 0 | 36,2 |
23236EA.S.M | 180 | 320 | 112 | 0 | 0 | 38,5 |
23238EA.S.M | 190 | 340 | 120 | 0 | 0 | 48 |
23240EA.S.M | 200 | 360 | 128 | 0 | 0 | 57,6 |
23244EA.S.M | 220 | 400 | 144 | 0 | 0 | 81,5 |
23248EA.S.M | 240 | 440 | 160 | 0 | 0 | 109 |
23252EA.S.M | 260 | 480 | 174 | 0 | 0 | 142 |
23256EA.S.M | 280 | 500 | 176 | 0 | 0 | 152 |
23260EA.S.M | 300 | 540 | 192 | 0 | 0 | 195 |
23264EA.S.M | 320 | 580 | 208 | 0 | 0 | 247 |
23268EA.S.M | 340 | 620 | 224 | 0 | 0 | 305 |
23272EA.S.M | 360 | 650 | 232 | 0 | 0 | 347 |
23276EA.S.M | 380 | 680 | 240 | 0 | 0 | 390 |
23280EA.S.M | 400 | 720 | 256 | 0 | 0 | 465 |
23284EA.S.M | 420 | 760 | 272 | 0 | 0 | 541 |
23288EA.S.M | 440 | 790 | 280 | 0 | 0 | 607 |
23292EA.S.M | 460 | 830 | 296 | 0 | 0 | 717 |
23296EA.S.M | 480 | 870 | 310 | 0 | 0 | 835 |
232/500EA.S.M | 500 | 920 | 336 | 0 | 0 | 1.010 |
Code | Dimension | Load rating | Weight ≈ | |||
---|---|---|---|---|---|---|
static | dynamic | |||||
d mm |
D mm |
B mm |
C0 kN |
C kN |
kg |
|
23938EA.S.M | 190 | 260 | 52 | 0 | 0 | 8,5 |
23940EA.S.M | 200 | 280 | 60 | 0 | 0 | 12 |
23944EA.S.M | 220 | 300 | 60 | 0 | 0 | 13,2 |
23948EA.S.M | 240 | 320 | 60 | 0 | 0 | 14,2 |
23952EA.S.M | 260 | 360 | 75 | 0 | 0 | 24,9 |
23956EA.S.M | 280 | 380 | 75 | 0 | 0 | 26,3 |
23960EA.S.M | 300 | 420 | 90 | 0 | 0 | 40,3 |
23964EA.S.M | 320 | 440 | 90 | 0 | 0 | 42,4 |
23968EA.S.M | 340 | 460 | 90 | 0 | 0 | 44,7 |
23972EA.S.M | 360 | 480 | 90 | 0 | 0 | 47 |
23976EA.S.M | 380 | 520 | 106 | 0 | 0 | 70,5 |
23980EA.S.M | 400 | 540 | 106 | 0 | 0 | 72,9 |
23984EA.S.M | 420 | 560 | 106 | 0 | 0 | 77,1 |
23988EA.S.M | 440 | 600 | 118 | 0 | 0 | 104 |
23992EA.S.M | 460 | 620 | 118 | 0 | 0 | 107 |
23996EA.S.M | 480 | 650 | 128 | 0 | 0 | 128 |
239/500EA.S.M | 500 | 670 | 128 | 0 | 0 | 133 |
239/530EA.S.M | 530 | 710 | 136 | 0 | 0 | 159 |
239/560EA.S.M | 560 | 750 | 140 | 0 | 0 | 183 |
239/600EA.S.M | 600 | 800 | 150 | 0 | 0 | 221 |
239/630EA.S.M | 630 | 850 | 165 | 0 | 0 | 282 |
239/670EA.S.M | 670 | 900 | 170 | 0 | 0 | 326 |
239/710EA.S.M | 710 | 950 | 180 | 0 | 0 | 386 |
239/750EA.S.M | 750 | 1.000 | 185 | 0 | 0 | 420 |
239/800EAM.S.M | 800 | 1.060 | 195 | 0 | 0 | 470 |
239/850EAM.S.M | 850 | 1.120 | 200 | 0 | 0 | 560 |
239/900EAM.S.M | 900 | 1.180 | 260 | 0 | 0 | 605 |
Code | Dimension | Load rating | Weight ≈ | |||
---|---|---|---|---|---|---|
static | dynamic | |||||
d mm |
D mm |
B mm |
C0 kN |
C kN |
kg |
|
24022EA.S.M | 110 | 170 | 60 | 23.000 | 9.500 | 5,1 |
24024EA.S.M | 120 | 180 | 60 | 12.600 | 4.120 | 5,2 |
24026EA.S.M | 130 | 200 | 69 | 0 | 0 | 7,8 |
24028EA.S.M | 140 | 210 | 69 | 0 | 0 | 8,6 |
24030EA.S.M | 150 | 225 | 75 | 0 | 0 | 10,9 |
24032EA.S.M | 160 | 240 | 80 | 0 | 0 | 13,1 |
24034EA.S.M | 170 | 260 | 90 | 0 | 0 | 17,8 |
24036EA.S.M | 180 | 280 | 100 | 0 | 0 | 22,9 |
24038EA.S.M | 190 | 290 | 100 | 0 | 0 | 24,5 |
24040EA.S.M | 200 | 310 | 109 | 0 | 0 | 31,3 |
24044EA.S.M | 220 | 340 | 118 | 0 | 0 | 40,8 |
24048EA.S.M | 240 | 360 | 118 | 0 | 0 | 44 |
24052EA.S.M | 260 | 400 | 140 | 0 | 0 | 66,1 |
24056EA.S.M | 280 | 420 | 140 | 0 | 0 | 70,4 |
24060EA.S.M | 300 | 460 | 160 | 0 | 0 | 100 |
24064EA.S.M | 320 | 480 | 160 | 0 | 0 | 106 |
24068EA.S.M | 340 | 520 | 180 | 0 | 0 | 143 |
24072EA.S.M | 360 | 540 | 180 | 0 | 0 | 150 |
24076EA.S.M | 380 | 560 | 180 | 0 | 0 | 157 |
24080EA.S.M | 400 | 600 | 200 | 0 | 0 | 202 |
24084EA.S.M | 420 | 620 | 200 | 0 | 0 | 214 |
24088EA.S.M | 440 | 650 | 212 | 0 | 0 | 249 |
24092EA.S.M | 460 | 680 | 218 | 0 | 0 | 278 |
24096EA.S.M | 480 | 700 | 218 | 0 | 0 | 288 |
240/500EA.S.M | 500 | 720 | 218 | 0 | 0 | 297 |
240/530EA.S.M | 530 | 780 | 250 | 0 | 0 | 415 |
240/560EA.S.M | 560 | 820 | 258 | 0 | 0 | 470 |
240/600EA.S.M | 600 | 870 | 272 | 0 | 0 | 550 |
240/630EA.S.M | 630 | 920 | 290 | 0 | 0 | 662 |
240/670EA.S.M | 670 | 980 | 308 | 0 | 0 | 802 |
240/710EA.S.M | 710 | 1.030 | 315 | 0 | 0 | 889 |
240/750EAM.S.M | 750 | 1.090 | 335 | 0 | 0 | 1.065 |
240/800EAM.S.M | 800 | 1.150 | 345 | 0 | 0 | 1.200 |
Code | Dimension | Load rating | Weight ≈ | |||
---|---|---|---|---|---|---|
static | dynamic | |||||
d mm |
D mm |
B mm |
C0 kN |
C kN |
kg |
|
24122EA.S.M | 110 | 180 | 69 | 0 | 0 | 6,9 |
24124EA.S.M | 120 | 200 | 80 | 28.200 | 11.000 | 10,1 |
24126EA.S.M | 130 | 210 | 80 | 0 | 0 | 10,6 |
24128EA.S.M | 140 | 225 | 85 | 0 | 0 | 12,8 |
24130EA.S.M | 150 | 250 | 100 | 0 | 0 | 19,6 |
24132EA.S.M | 160 | 270 | 109 | 0 | 0 | 25,2 |
24134EA.S.M | 170 | 280 | 109 | 0 | 0 | 26,5 |
24136EA.S.M | 180 | 300 | 118 | 0 | 0 | 33,3 |
24138EA.S.M | 190 | 320 | 128 | 0 | 0 | 41,3 |
24140EA.S.M | 200 | 340 | 140 | 0 | 0 | 52,6 |
24144EA.S.M | 220 | 370 | 150 | 0 | 0 | 65,3 |
24148EA.S.M | 240 | 400 | 160 | 0 | 0 | 80,7 |
24152EA.S.M | 260 | 440 | 180 | 0 | 0 | 114 |
24156EA.S.M | 280 | 460 | 180 | 0 | 0 | 119 |
24160EA.S.M | 300 | 500 | 200 | 0 | 0 | 159 |
24164EA.S.M | 320 | 540 | 218 | 0 | 0 | 205 |
24168EA.S.M | 340 | 580 | 243 | 0 | 0 | 266 |
24172EA.S.M | 360 | 600 | 243 | 0 | 0 | 279 |
24176EA.S.M | 380 | 620 | 243 | 0 | 0 | 290 |
24180EA.S.M | 400 | 650 | 250 | 0 | 0 | 326 |
24184EA.S.M | 420 | 700 | 280 | 0 | 0 | 443 |
24188EA.S.M | 440 | 720 | 280 | 0 | 0 | 454 |
24192EA.S.M | 460 | 760 | 300 | 0 | 0 | 578 |
24196EA.S.M | 480 | 790 | 308 | 0 | 0 | 639 |
241/500EA.S.M | 500 | 830 | 325 | 0 | 0 | 754 |
241/530EA.S.M | 530 | 870 | 335 | 0 | 0 | 839 |
241/560EA.S.M | 560 | 920 | 355 | 0 | 0 | 979 |
241/600EA.S.M | 600 | 980 | 375 | 0 | 0 | 1.180 |
241/630EA.S.M | 630 | 1.030 | 400 | 0 | 0 | 1.410 |
241/710EA.S.M | 710 | 1.150 | 438 | 0 | 0 | 1.900 |
